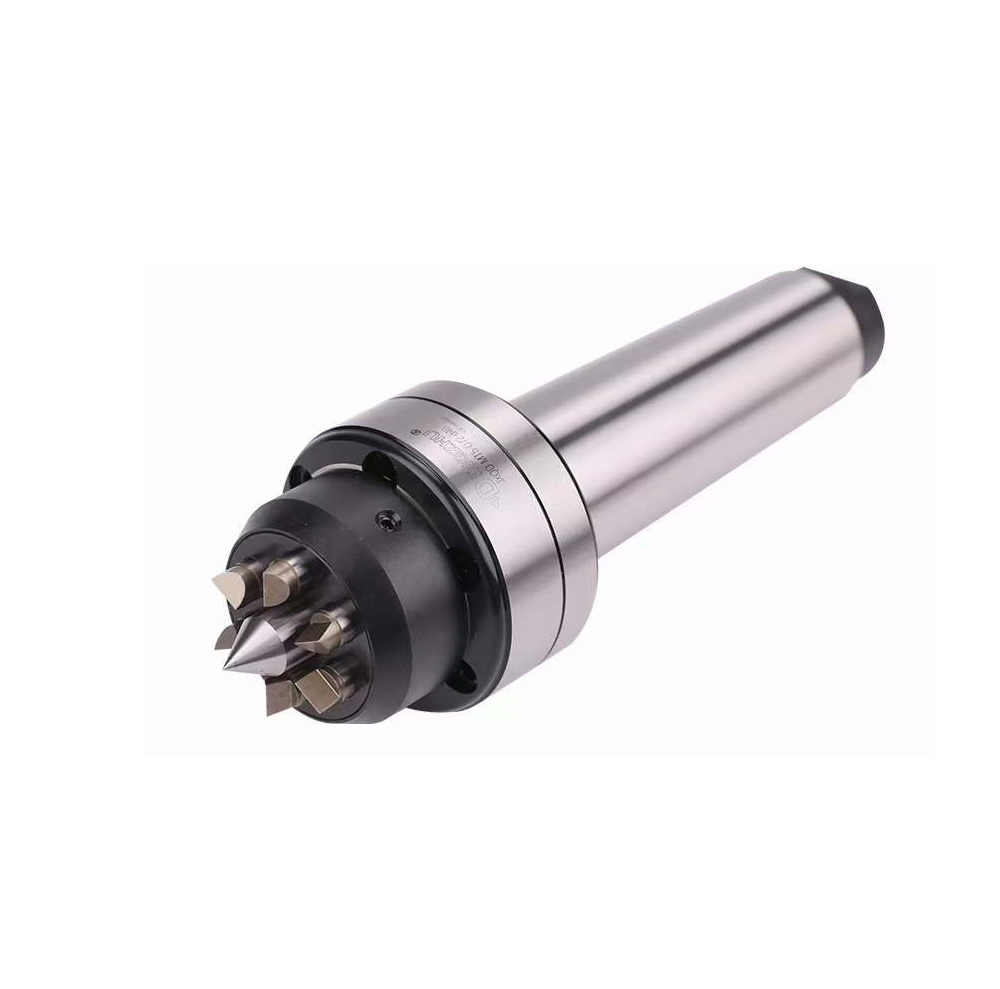

端面驅動頂尖的工作原理

發布時間:2023-04-11 金屬切削,機械制造

一、通過端面驅動頂尖的中心頂尖和尾座頂尖雙頂尖對工件定位
二、借助尾座(或主軸油缸)推力產生工件端面和驅動齒之間的相互作用力;
三、相互作用力下驅動齒扎入工件端面(或產生靜止摩擦力)
四、主軸旋轉>端面驅動頂尖旋轉>驅動工件旋轉。

等直徑加工不存在“接刀”問題加工工件各有關表面之間的相互位置精度高。

鎖緊力緊 使用壽命長,一次裝夾 可靠夾持;可一次裝夾加工工件全長,不需掉頭再裝夾至少節省一倍以上的裝夾輔助時間??稍诓煌\嚑顟B(tài)下裝卸工件,不僅能進一步提高生產效率同時有利于降低能耗,延長設備壽命。

工作時,通過尾座頂針把工件推向頂針,則卡爪齒面卡住工件端面,帶動工件與主軸同轉,從而進行加工。
抗震耐磨,抗震性能強高耐磨性。
精密加工,采用工件中心孔定位,提高了工件加工精度。
提高生產效率,可在不停車狀態下裝卸工件不僅能進一步提高生產效率。
適用范圍廣,主要用于加工軸類零件。

經過淬煉回火工藝鍛造而成具有硬韌性強、抗腐蝕性等優點,防水防塵。

端面驅動頂尖的材質
主體20CrMnTi
中心尖Gr15
撥齒SKD11
端面驅動頂尖的硬度
中心尖硬度 HRC58-60 撥齒硬度HRC60-65
本體跳動0.01

JXQD-MT3-D34-d19
JXQD-MT4-D34-d19
JXQD-MT5-D34-d19
JXQD-MT3-D50-d28
JXQD-MT4-D50-d28
JXQD-MT5-D50-d28
JXQD-MT3-D72-d40
JXQD-MT4-D72-d40
JXQD-MT5-D72-d40
JXQD-MT4-D100-d55
JXOD-MT5-D100-d55
